Sony
SCD-1 /
SCD-777
*** Reparatur- & Geräte-Service ***
aktualisiert am 27.08.25
Wenn Sie eins
dieser Beiden Geräte haben und eine sehr gut ausgestattete
Werkstatt suchen mit Kompetenz und langjährigen Erfahrungen mit diesen
Geräten, dann können sie sicher sein, dass ihr Gerät hier in
guten Händen ist. Unser Ziel ist es, dass jeder Kunde nach
dem Werkstatt besuch mit seinem Gerät wieder zufrieden ist.
Angeboten Werden:
-
Reparaturen
-
Adjustment
-
Wartung
Aufzählung von häufig auftretenden
Defekten:
- Zerstörtes Sphir-Lager
- Defektes
RF-Board
- Schlecht arbeitender Stellmotor
- Gebrochene Flachbandkabel
- defekte
oder verschlissene Lasereinheit
- Verschlissene Lasereinheit
- Defekter Spindelantrieb
-
vorzeitig gealterte SMD Elkos
-
Fokus- / Tracking-Verstärker
-
usw
Alle anderen
aufgezählten Fehler wie zum Beispiel Stellmotor,
Flachbandkabel und diverses Prozessoren sind in der Regel ersetzbar.

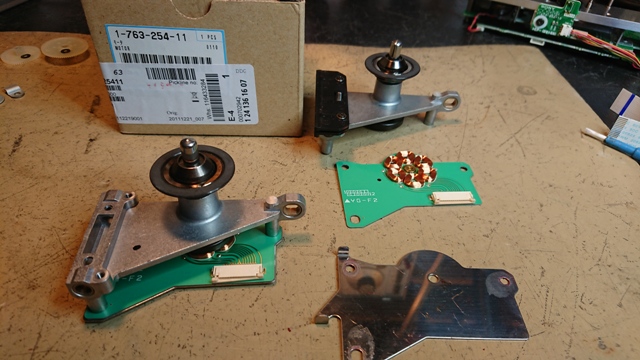

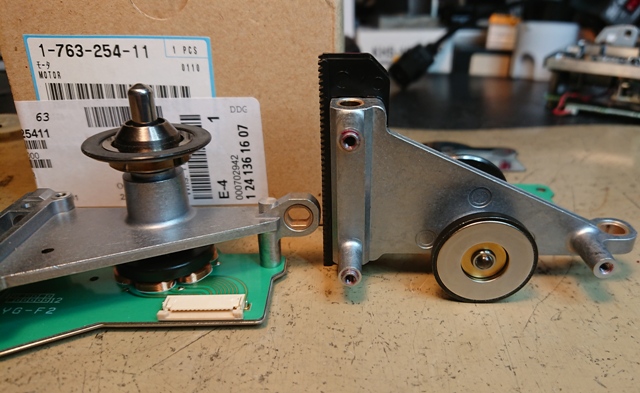

Spindelmotor
Links ein Disk-Motor aus einem SCD-777,
rechts der zerlegte Hall-Motor aus einem SCD-1, der
vermutlich teuerste CD-Antrieb, der jemals in einem CD-Player verbaut
wurde.
|
Spindel-Motor
|
|
 |
|
 |
|
Hall-Motor |
|
SCD-1 Hall-Motor |

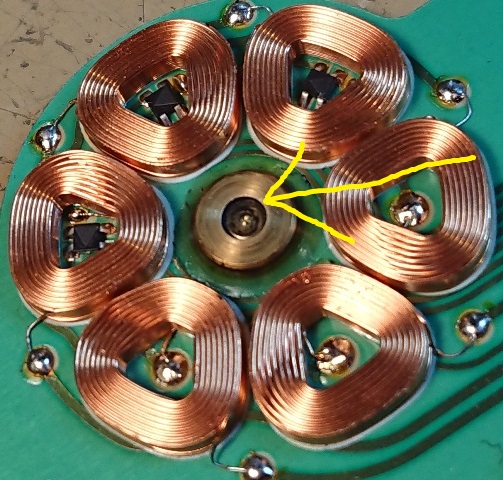

Saphirlager

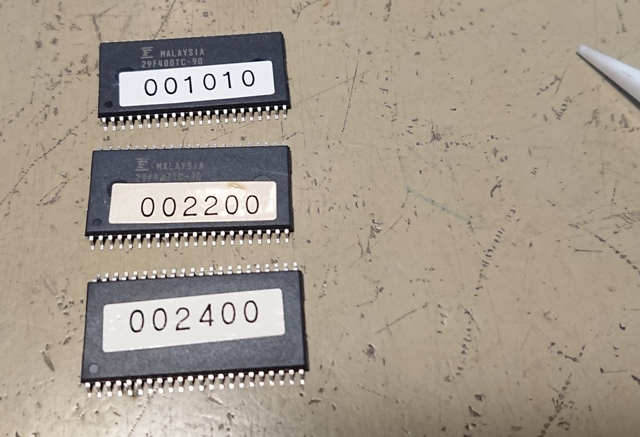

Firmware im SCD-777
bzw. SCD-1
|
 |
|
Software-Versionen |
Ganz oben die Firmware 1010, die aus
einem Vorseriengerät stammt, die noch kein abrufbares
Service-Menü enthält somit sind Test und Einstellung mit dieser
Software-Version nicht möglich. Für die Reparaturzeit muss dann
solange eine jüngere Firmware verwenden z.B. 2200, ab dieser
Version gibt es dann auch ein abrufbares Service-Menü mit der
dann auch die Test und Einstellungen durchgeführt werden können.
Aber Vorsicht, als Laie sollten Sie nicht im Service-Menü herum
machen, da dadurch der Laser beschädigt werden kann meistens
erscheint dann eine Error-Meldung im Display.
Mit welche Firmware das Gerät bestückt ist,
kann dem Benutzer egal sein, da es keinen Einfluss auf die
Funktion des Geräts hat.
Einen Nennwerten Unterschied zwischen der
Version 2200 und 2400 konnte ich bis heute nicht
feststellen.
Reparaturen Bildergallerie:
|
 |

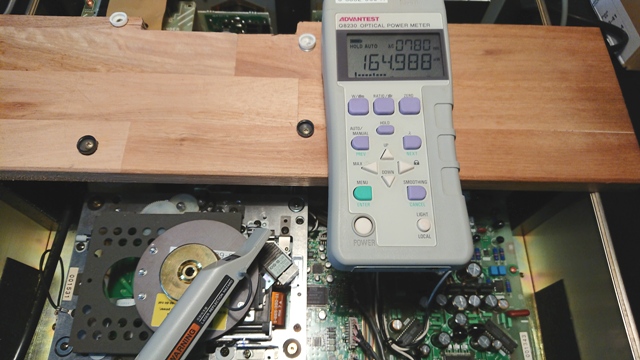

Laserleistungsmessung:
Fehlersuche an der DVD-Lasereinheit.
Sehr interessant sind die Leistungen, die vom Laser
abgerufen werden, so werden für das Lesen der
einfachen CD ca. 95µW benötigt, für das Abtasten
einer Single Layer ca. 210µW und für das Abtasten
einer zweischichtigen SACD ca. 330µW. Somit erklärt
sich auch warum der Laser für die zweischichtige SACD um ein vielfaches schneller altert als der für
die CD. Ob der Laser noch ausreichend Licht
emittiert und auch mit der richtigen Wellenlänge,
das kann das Gerät oben bei der Leistungsmessung
erfassen.
|
Fehlersuche am Gerät.
Alle Geräte, die rein kommen werden zuerst einer
optischen Sichtprüfung unterzogen, bei besonderen
Auffälligkeiten werden diese mit Fotos dokumentiert.
Prüfungsprozesse:
1.
prüfen, ob der Prozessor die CD-Typen
CD,
SL und DL richtig erkennt
2.
Leistungsmessung aller drei CD-Typen mit
Berücksichtigung der Wellenlänge
3.
Mechanische Prüfung des Laufwerks Stellmotoren,
Diskantrieb und Laser
4.
Messtechnische Prüfung des RF-Board
Wartung
des Laufwerks:
Als erstes erfolgt eine Wartung des Laufwerks, das
heißt, sämtliche beweglichen Teile des Laufwerks
werden zerlegt, gereinigt und neu geölt bzw
gefettet.
Nicht mehr einwandfrei funktionierende Stellmotoren
werden in diesem Arbeitsschritt gleich mitgemacht
entweder erneuert oder revidiert.
Danach erfolgt eine erneute Prüfung wie oben unter
„Prüfungsprozesse“.
Reparatur(en)
Danach erfolgen dann weitere Reparaturen in Form
Lasertausch, Prozessoren und Kondensatoren. Je
nachdem wie viele Schwachstellen sie im Lauf der
Zeit aufgetan haben, kann es gut möglich sein,
dass dieser Reparaturprozess in mehreren Schritten
durchgeführt werden muss. Das hängt natürlich ganz
davon ab, im welchen Zustand wir Ihr Gerät erhalten,
und ob vor uns schon andere Werkstätten an Ihrem
Gerät dran waren.
|
| |
|
|
 |
Das Bild oben ist nicht mehr aktuell. Wenn alle
Caps erneuert werden müssen, dann werden diese
natürlich nicht mehr von Hand aufgelötet sondern im Reflow-Ofen aufgeschmolzen.
|
Neu !

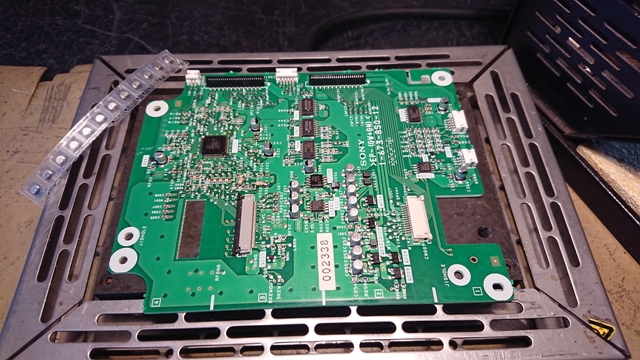

Sony SCD-1 / SCD-777 Recapping des
RF-Boards: (1-673-850-12)
An dem RF-Board führen wir auch
ein professionelles Recapping durch.
Das hohe Alter von über zwanzig Jahren macht es
unausweichlich die Caps auf dem Board zu erneuern.
Das Problem ist allgemein bekannt denn mit
zunehmenden Alter verlieren die Elkos ihre
Eigenschaften, die technischen Spezifikation weichen
dann erblich von den Herstellerangaben ab was mit
einfachen Messungen geprüft werden kann. Der Verlust
an Kapazität und die Zunahme des ESR sind dann ein
deutliches Zeichen, dass die Caps veraltet sind. Das
ist ein schleichender Prozess, der zur Folge hat,
dass trotz intaktem Laser irgendwann DL (Dual Layer) bzw SL
(Single Layer) nicht mehr erkannt werden.
Um den Alterungsprozess wieder
rückgängig zu machen, müssen die funktionsrelevanten
Caps auf dem RF-Board erneuert werden. Damit es
nicht zur Qualitätseinbußen beim Auflöten kommt,
werden die neuen Caps im Reflow Verfahren neu
aufgeschmolzen. Bei diesem Verfahren werden sowohl
Temperatur, Zeit wie auch der Anstieg der Temperatur berücksichtig, was dann den Vorgaben des
Bauteile Herstellers entspricht.
|
| |
|
 |

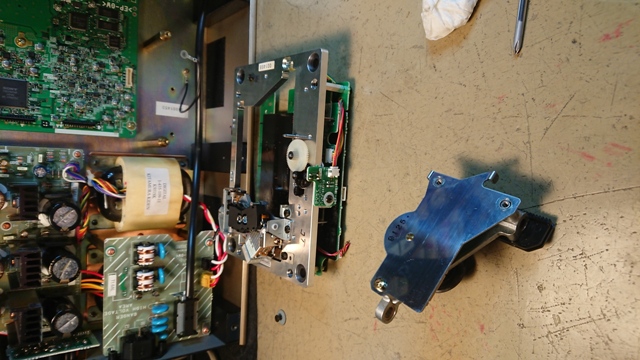

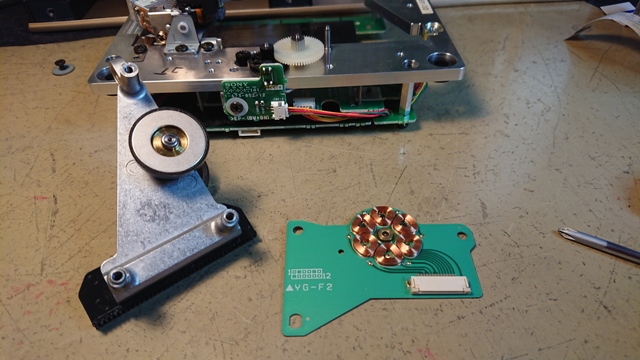

Spindelantrieb:
Es ist nicht leicht zu diagnostizieren wenn der
Disc-Drive einen defekt hat, denn so richtig kaputt
geht er selten, vielmehr bringt er die CD oder die
SACD nicht auf die richtige Drehzahl sodass CDs oder die SACDs
nicht mehr gelesen werden.
|
| |
|
 |

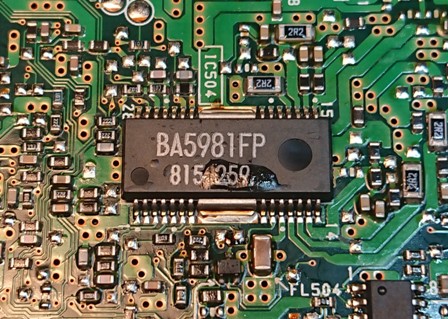

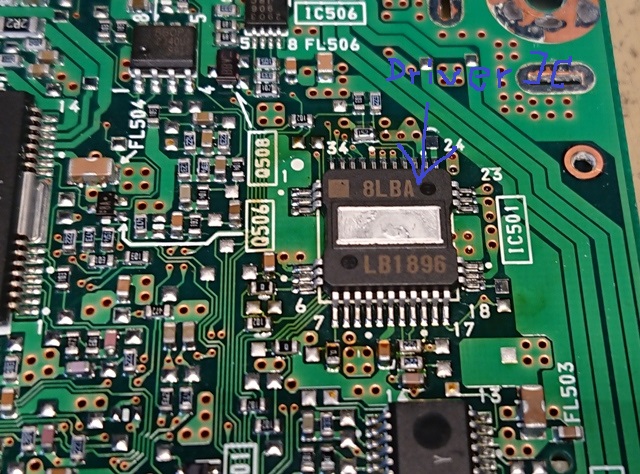

Focus- /
Tracking-Amp:
Trotz gutem Laser gab es nur ein "Unlock"
auf dem Display und ein extrem schlechtes
Augensignal, kein CD-Format wurde mehr eingelesen.
Verantwortlich war der Servo-Amp oben. Eigentlich ist
der IC unkaputtbar, eigentlich.
|
| |
|
 |

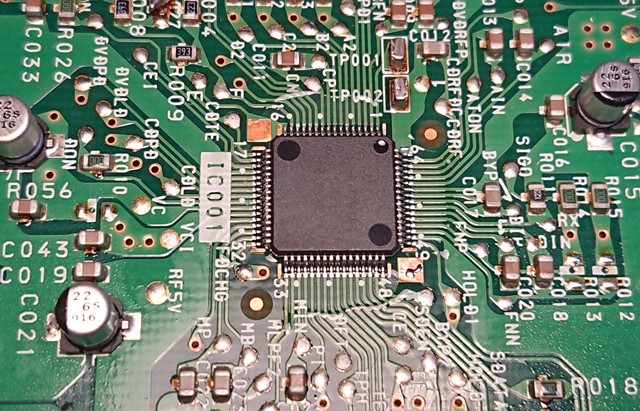

RF-Amp:
Hier
kann man das Ergebnis
der Lötarbeit sehen.
Allerdings stellt dieses kleine IC, das gleich nach dem
Laser kommt, besonders hohe Ansprüche an die Reflow
Lötarbeiten, da das Rastermaß sehr klein ist.
|
| |
|
 |
Der Servo-Prozessor:
Das ist natürlich der Worst
Case wenn der Servo-Prozessor erneuert werden muss.
Dass so ein Prozessor mal defekt geht kommt selten vor. Gott sei Dank, denn das Auf-
und Ablöten so eines riesigen ICs, dass kaum Masse
hat dafür aber eine Riesige Oberfläche unter der
beim Einlöten mit Heißluft immer wieder das
Flussmittel kriecht, das dann darunter erkaltet und
dazu führt, dass der IC auf dem Flussmittel liegt
und keinen Kontakt mehr zu den Lötpads hat.
Elektrostatische Entladungen
hat der Prozessor überhaupt nicht gern, deswegen
sollte man beim Ein- und Ausbau des Laufwerks darauf
achten, das Ladungspotential am Körper möglichst
gering zu halten.
Wenn kein ausreichender ESD-Schutz
vorhanden ist, dann sollte man das CD-Laufwerk besser nicht
ausbauen.
|
| |
Abgleich-Service
|
 |
neu:
27.08.2025

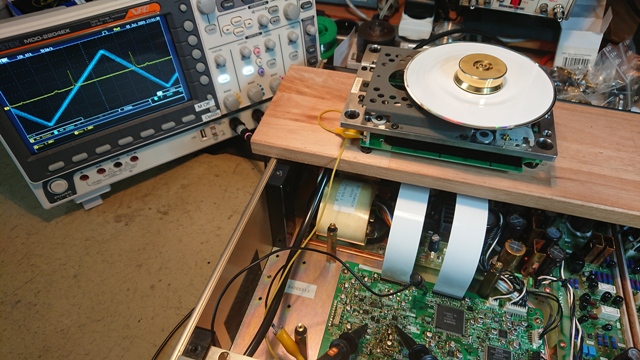

Adjustment ---
das muss man wissen
Wie ich es schön öfters
geschrieben habe, hängt die Klangqualität dieser
SACD-Player sehr stark von den Einstellungen ab.
Dazu zählen sowohl die mechanische Ausrichtung des
Laser wie
auch die elektrischen Einstellungen der Servo. Die
mechanische Ausrichtung erfolgt zuerst und kann
sogar über mehrere Wege erfolgen. Ein richtiger
Profi braucht dafür nur das HF-Signal des
Augenmusters an dessen Veränderung er die richtige
Höhe des Lasers erkennt. Wie gesagt, diese Methode
ist nur was für Profis. Danach erfolgt die
Laserscharfstellung, bei der man sich sowohl am
oszilloskopierten Augenmuster wie auch an der
Hexerdezimalzahl rechts im Display orientieren kann.
Zudem kann man anhand der Geräuschentwicklung der
Fokussiereinheit erkennen, ob diese jetzt korrekt
eingestellt ist oder nicht. Wobei man wissen muss,
dass auch defekte Laser laute Geräusche entwickeln
unabhängig von der Einstellung.
Das SM verlang eine
Zurücksetzung (Reset) der Werkseinstellung, das
sollten Sie nur dann tun, wenn sie die Adjustment-CDs und einen neuwertigen Laser
zur Verfügung haben. Ist das nicht gegeben, wird der Adjustment-Prozess daran scheitern, was durch eine
"Error-Meldung" im Display angezeigt wird. Sollte
das EEPROM bereits gelöscht worden sein, dann haben sie ganz schlechte Karten
das Gerät wieder in einen guten Zustand zu bringen,
es sei denn Sie finden eine Werksatt, die die dafür
nötigen Hilfsmittel noch hat und auch bereit ist so
einen hohen Aufwand zu betreiben. Noch mal kurz
zusammen gefasst, ohne Adjustment-CDs und ohne
einen voll funktionsfähigen Laser ist der
elektronische Abgleich der Servo zum scheitern verurteilt.
Wenn der Jitter nach dem
Adjustment immer noch extrem hoch ist und bleibt,
sagen wir mal > 60 Hex, trotz intaktem Laser, dann
kann man sehr stark davon ausgehen, dass die Servo
nicht sauber arbeitet. Mögliche Ursachen finden sie
weiter oben unter häufig auftretende defekte.
Auch kann ein gelöschter
Speicherinhalt, die Ursache dafür sein, dass zu hohe
Jitter-Werte bei einer Prüfung angezeigt werden. Bei
der Abfrage des Speicherinhalts erscheint dann
folgende Meldung im Display: „no adj“, ein
eindeutiger Hinweis darauf, dass der Inhalt des
EEPROM gelöscht wurde.
Bei Interesse siehe Startseite
KONTAKT / AGB.
If your device is having
problems and you are interested in having it repaired,
please contact us via E-Mail:
wollenweber-audio@t-online.de
|
|
Wartungs-Service
Nach so vielen
Jahren Betrieb ist es sinnvoll den SACD-Player mal warten zu lassen,
denn die Gefahr ist groß, dass durch eine Mangelschmierung
Verschleiß oder irreparable Schäden entstehen können.
Mit ein bisschen Öl auf die Gleitstangen ist es nicht getan, das
Laufwerk muss ausgebaut und zerlegt werden, um an die schwer
zugänglichen Stellen zu gelangen. Zudem muss man auch wissen,
welche Schmierstoffe und Öle verwendet werden dürfen.
Gerne übernehmen wir solche Arbeiten für Sie.
Aber Vorsicht,
solche Arbeiten sollten Sie an Ihrem Gerät nicht selbst
durchführen, wie oben schon geschrieben, ist die ganze Elektronik sehr
empfindlich und könnte durch einen zu schlechten ESD-Schutz
schaden nehmen, sodass der Klang des Gerätes zerstört wird,
deswegen schrauben Sie niemals selbst an dem Gerät herum.
Bei dieser
Gelegenheit kann auch der Laser auf Leistung und Jitter
geprüft werden.
Bei Interesse siehe Startseite
KONTAKT / AGB.
If your device is having
problems and you are interested in having it repaired,
please contact us via E-Mail:
wollenweber-audio@t-online.de
|
| |

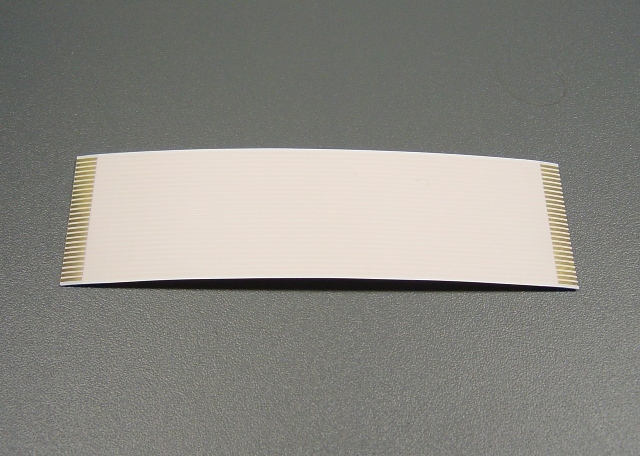

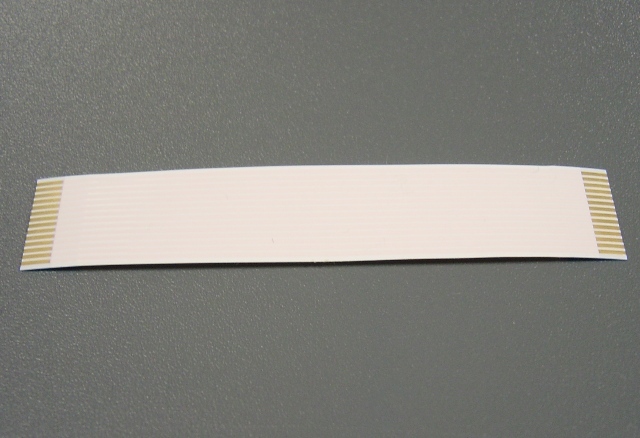

Ganz neu im Programm:
| |
Flachbandkabel 14-polig und
26-polig für Sony SCD-1 /SCD-777
Sonderausführung mit vergoldeten Anschlüssen speziell für Sony SCD-1 /
SCD-777
|
Und wie klingen diese beiden Geräte?
Wer nicht so viel
lesen möchte, dem sei gesagt, es sind die besten Player, die ich
jemals gehört habe.
-----------------------------------------------------------------------------------------------------------------------------------
